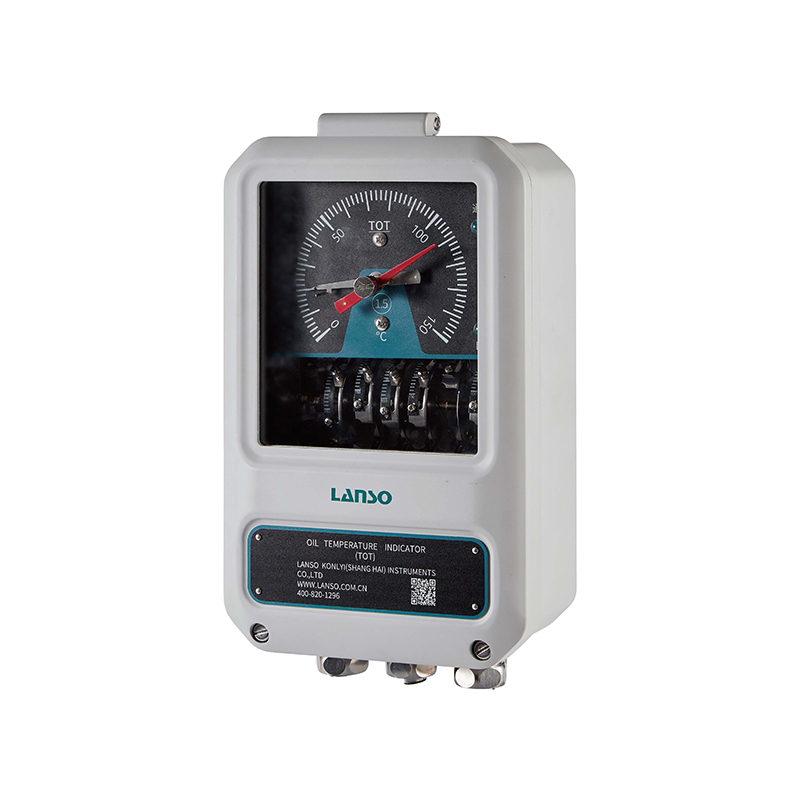

數字化變壓器油溫計主要由機械部分和數字化感知單元組成。由彈性元件、 傳感導管和感溫部件構成的密封系統內充滿感溫介質，當被測溫度變化時，感溫部件內的感溫介質的體積隨之變化，這個體積增量通過傳感導管傳遞到儀表內彈性元件，使之產生一個相對應的位移，這個位移經機構放大后便可指示被測溫度，并驅動微動開關，輸出開關控制信號來驅動冷卻系統，達到控制變壓器溫度的目的。TOT/TWT系列變壓器數字化油溫計采用復合傳感技術，通過裝在溫包內的Pt100鉑電阻信號轉換成RS485數字化信號傳遞到控制室內終端，能夠存儲10000條的監測數據及運行狀態信息并可導出，具有數據遠傳功能、輸出報警或控制信號，具備通信異常、自檢故障等本地指示功能，可以同步顯示和控制變壓器的頂層油溫或繞組溫度 , 具有通訊電氣隔離、安裝方便、抗干擾能力強、可遠程配置等優勢，實現了電力變壓器油溫遠程在線監測功能。

油浸式變壓器

1、產品采用雙膜盒補償技術，全天候1.5%FS，滿足國網DL/T1400.3-2023的標準；

2、產品滿足國網數字化表計Q/GDW 12355.4-2023的標準；

3、產品工藝采用高頻焊接及自流式充灌技術，溫包可靠不漏液；

4、 產品多種輸出信號方式可選（Pt100、4~20mA、RS485）；

5、產品設置六組溫控開關，冷卻容量分級,全量程內開關點可任意設定；

6、產品外殼合金壓鑄一體化結構設計，拆卸方便，強度更高；

7、 防護等級IP67。

技術指標

產品特性 描述

環境溫度 -40℃~+70℃

測量范圍 0℃~+150℃（可根據用戶需求定制）

相對濕度 ≤95%（無凝露）

開關數量 最多6組可調開關

開關容量 AC 220V/5A、DC110V/3A

輸出信號 Pt100鉑電阻信號、4-20mA電流信號、RS485數字信號

準確度等級 1.5%FS

動作誤差 ±2.0℃

毛細管長度 標配6米（其他長度可定制）

全天候溫度誤差 ±2.0℃

防護等級 IP67

電磁兼容性能

檢測標準 等級

GB/T 17626.2  靜電放電（ESD） 4 級

GB/T 17626.3  射頻電磁場輻射 3 級

GB/T 17626.8  工頻磁場 5 級

GB/T 17626.9  脈沖磁場 5 級

GB/T 17626.10 阻尼振蕩磁場 5 級

GB/T 17626.11 電壓暫降 3 級

GB/T 17626.4  電快速瞬變脈沖群 4 級

GB/T 17626.5  浪涌（沖擊） 4 級

GB/T 17626.6  射頻場感應的傳導騷擾  3 級

TOT/TWT數字化油溫計，有多種參數可供選擇，可滿足國內外各類油浸式變壓器的需求，包括:輸出信號，量程，開關接點，安裝尺寸，安裝螺紋，儀表防雨罩和溫包防雨罩等。
